手术台上无影灯刺眼地亮着，北京某三甲医院的心外科主任突然叫停手术：“动画里导管是直行通过主动脉弓，实际必须走S形弯道！” 三维动画团队负责人陈工后背瞬间被冷汗浸透——因0.5毫米的路径偏差，价值200万的手术模拟系统面临返工重建。这不是电影桥段，而是医疗器械三维动画制作中血淋淋的教训。
华匠科技带你揭开医疗动画制作的黑箱，用实战经验带你避开致命雷区。手握这份指南，你将少走3年弯路。
一、为何死磕三维动画？医械市场的生死劫
2023年美敦力财报显示：配备专业三维动画的产品临床采纳速度提升2.3倍。当强生展示膝关节置换动画时，医生决策时长从54分钟压缩至7分钟。医疗器械三维动画正在解决三大生死命题：
技术可视化困境
（穿刺针内部的纳米涂层释放机制？三维动画可分层透视）
信任构建难题
（患者看到心脏封堵器动画后，签字同意率大幅提升）
合规风险防控
（FDA要求产品说明必须包含动态操作演示）
案例：微创医疗的血管介入机器人动画，在欧盟MDR认证中替代3份纸质说明书
二、九步通关全流程（附避坑手册）
▶ 第一步：医学解构——用手术刀思维拆解产品
致命陷阱：混淆工程视角与临床视角
（工程师关注电机扭矩，医生关心组织损伤阈值）
▶ 第二步：脚本炼金术——把技术文档变故事线
黄金结构：
0:00-0:15 临床痛点（患者心悸晕倒）
0:16-0:45 解决方案（器械植入动态）
0:46-1:00 关键优势（磁共振兼容性演示）
▶ 第三步：解剖级建模——在血管里雕花
基础建模（Maya/Blender）
导入DICOM医学影像（CT层厚≤0.625mm）
关键技巧：心脏建模必须包含12条冠脉分支
材质炼狱
动脉材质：Subsurface值调至0.8模拟透光性
金属器械：Anisotropy参数控制激光蚀刻反光
▶ 第四步：动态绑定——让机械臂跳探戈
运动学灾难案例：手术钳开合角度超解剖极限
救命参数表：
▶ 第五步：灯光炼金——无影灯下的真相
手术场景布光法则：
Key Light（主光）：5600K 模拟无影灯
Fill Light（补光）：4300K 营造组织立体感
Rim Light（轮廓光）：突出器械边缘
▶ 第六步：特效禁区——血液不能是番茄酱
合规配方：
血液流体：RealFlow模拟HCT值35%的粘稠度
电凝效果：Houdini电弧需匹配设备输出电压
组织灼伤：温度梯度色卡（100℃=亮黄→300℃=焦黑）
▶ 第七步：双轨审核——医学与法律的生死签
医学审核：临床主任确认三件事
解剖结构无移位（如迷走神经位置）
器械运动符合操作规范
并发症演示无遗漏（至少展示1种风险）
法律审核：必须出现的5条标注
[1] 动画效果仅供参考
[2] 实际操作需专业培训
[3] 产品注册证号：国械注准XXXX
[4] 禁忌症见说明书第5.3节
[5] 生产日期见产品标签
▶ 第八步：渲染陷阱——4K HDR的代价
成本黑洞：某脊柱融合器动画渲染耗时278小时
优化方案：
分层渲染：器械/组织/背景分离输出
▶ 第九步：交付地雷——少个文件赔30万
必备交付包：
主动画文件（MP4+MOV双格式）
分层工程文件（含标注轨道）
医学验证报告（签字扫描件）
法律合规声明
源文件备份（保留所有版本）

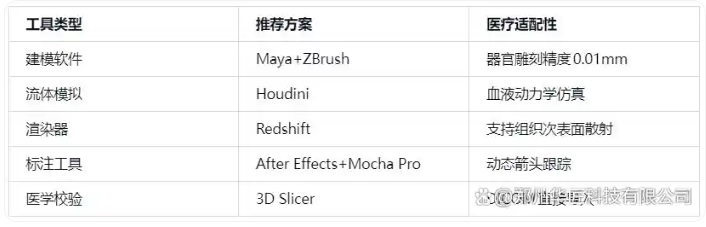

三、新手上路装备箱
四、血泪铸就的三条铁律
精度高于艺术
某关节镜动画因追求镜头美感，将半月板撕裂位置画错，引发医疗事故诉讼
版本隔离原则
给投资者的技术拆解版 vs 给患者的简化安心版必须物理隔离
永不删除源文件
上海某团队误删支架模型，FDA突击检查时无法复现动画，遭暂停销售
